protel 99se,protel 99 se下载 ,protel正版代理

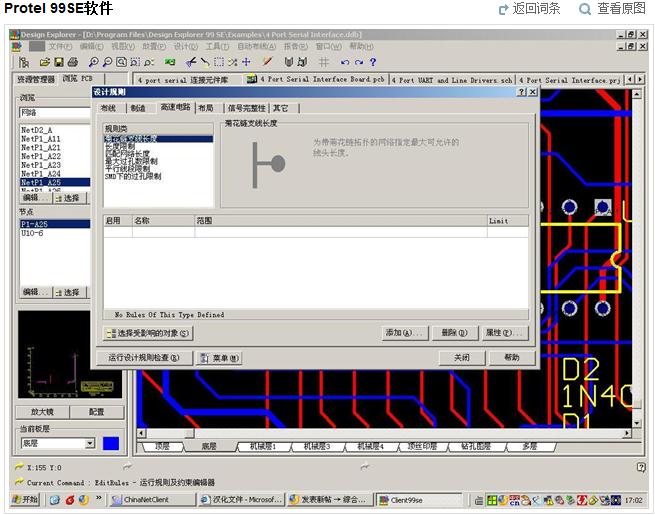

  Protel 99SE软件

Protel 99SE是ProklTechnology公司开发的基于Windows环境下的电路板设计软件。该软件功能强大,人机界面友好,易学易用,仍然是大中专院校电学专业必学课程,同时也是业界人士首选的电路板设计工具。

Protel 99SE 由两大部分组成:电路原理图设计(Advanced Schematic)和多层印刷电路板设计(Advanced PCB)。其中Advanced Schematic由两部分组成:电路图编辑器(Schematic)和元件库编辑器(Schematic Library)。


一、电路原理图编辑器(Schematic)的使用

(一)、概述

进入Design Protel 99se后在Documents中通过右键 “New” 建立 “SchematicDocument”文件,打开后即可进行电路原理图的编辑。先按照已画好的电路草图将所有元件找到拖放到编辑框里。将编辑框缩小,将元件照电路的样子搭好,整体上排列匀称。

接下来就可以进行局部的连线了。或者可以先将电路的各个模块先搭好,再通过框定各模块平移组合成完整的电路,取消框定要通过Edit-》DeSelect-》Inside Area-》再用鼠标框定以前选中的模块,就可以解除,表现为模块由黄色变成普通颜色。

对某个工程的操作是对一个数据库的操作,因此不同的数据库会在不同的窗口中打开,通过最小化可看高各个数据库的窗口。

(二)、一些常用操作:

1、调用画图工具View-》Toolbars-》Customize


2、在移动元件时按空格可旋转元件

3、找元件时要参照对元件库的描述,&...
